Dízel meghajtású mobil légkompresszor

Termékreferencia

Szabványos szállítási terjedelem

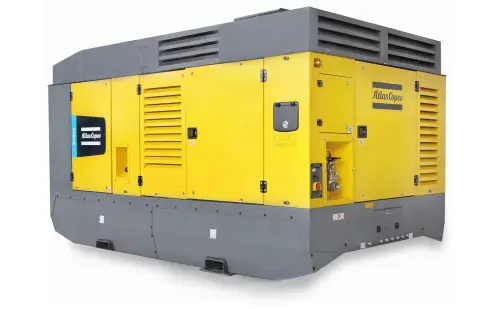

Az Atlas Copco X1300, Y1300 és XRS 1500-20 hangtompított, kétfokozatú, olajbefecskendezéses csavarkompresszorok, amelyeket folyadékhűtéses, hathengeres Cummins dízelmotor hajt.

Az egység két nagy hatékonyságú kompresszorelemből, dízelmotorból, hűtési, levegő/olaj-leválasztó és vezérlőrendszerből áll – mindezt egy hangtompító bevonatú acélházba zárva.

Különös figyelmet fordítottak a termék általános minőségére, a felhasználóbarátságra, a könnyű szervizelhetőségre és a gazdaságos működésre, hogy biztosítsák a kategóriájában a legjobb fenntartási költségeket.

Elérhető modellek

Jellemzők

• DrillAir™

• Oiltronix™ V2

• További 3%-os üzemanyag-megtakarítás

• Az olajleválasztó tartály új koncepciója

• XPR

• Dinamikus áramlásnövelés

Előnyök

• 30%-os fúrási sebességnövekedés és széles körű alkalmazási terület egyetlen kompresszorral

• Magas rendszer-megbízhatóság, vízképződés elkerülése a kompresszor olajrendszerében és meghosszabbított elem élettartam

• Nincsenek kézi szabályozó szelepek vagy nyomásszabályozó vezetékek, amelyek kiküszöbölik a kapcsolódó fagyási problémákat

• Takarítson meg 1 órát az operációs rendszer környezet megváltoztatásához

• Bővített hatótávolság több alkalmazás lefedésére

• 10%-kal több áramlást biztosít az öblítés és a szár utántöltés során

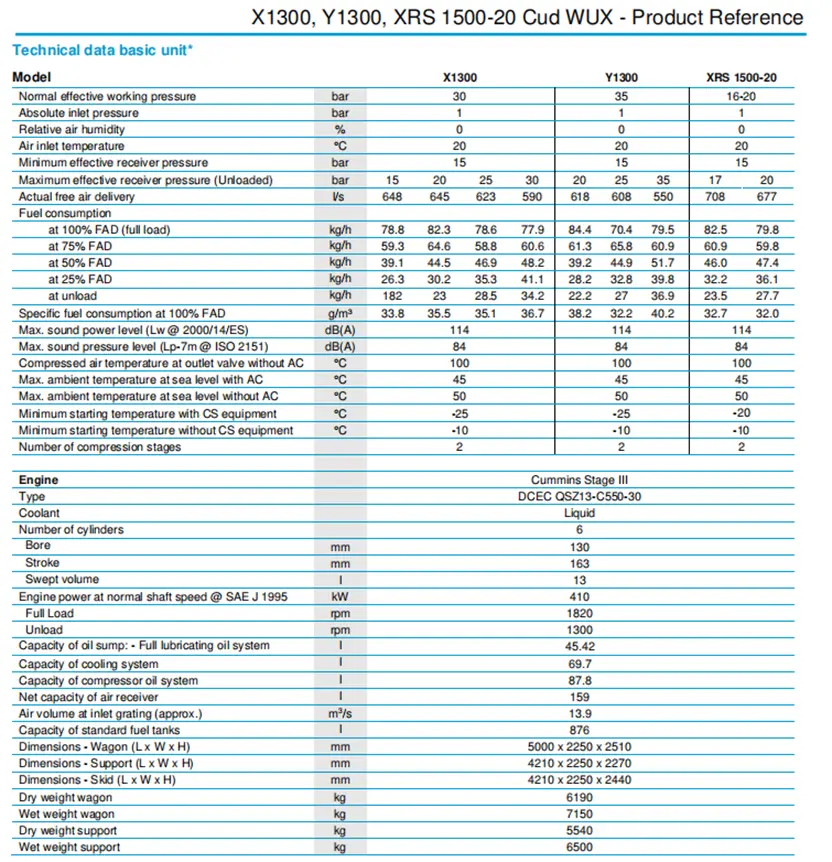

Műszaki paraméterek

Műszaki adatok és méretek

Elvi adatok

Kompresszor elem

A kompresszor minősége az alkalmazott kompresszorelem megbízhatóságán, hatékonyságán és tartósságán keresztül mérhető. A kompresszorelemek tervezésében szerzett több évtizedes szakértelem eredményeként a piacon elérhető leghatékonyabb és legmegbízhatóbb kompresszorok készülnek.

Levegő/olaj elválasztó

A levegő és az olaj szétválasztása egy szűrőelemmel kombinált centrifugális olajleválasztón keresztül történik.

A nagyobb maximális üzemi nyomásra tervezett leválasztó tömített nagynyomású biztonsági szeleppel, minimális nyomású szeleppel, automatikus lefúvató szeleppel és nyomásszabályozóval van felszerelve.

Hűtőrendszer

A motor folyadékhűtővel és köztes hűtővel, a kompresszor pedig olajhűtővel van felszerelve. A hűtőrendszer alkalmasan 50°C-ig terjedő környezeti viszonyok közötti folyamatos működésre, zárt tetőajtó mellett.

Kompresszor szabályozó rendszer

Dízel meghajtású mobil légkompresszor szabályozó rendszer levegőszűrőkből, levegő vevő/olajleválasztóból, kompresszor elemből, bemeneti szelep szerelvényből szívószeleppel és lefúvató szelepből áll; mindezt elektronikus szabályozórendszer vezérli.

A változtatható szabályozórendszer teljes mértékben szabályozza a kompresszor nyomását és áramlását. Szabályozza az edény nyomását és a kilépő áramlást a légnyomás és a levegő hőmérsékletének több ponton történő mérésével, és vezérli a levegő bemeneti szelepét, a motor fordulatszámát és a lefúvató szelepet a mért értékeknek megfelelően.

A gazdaságos üzemanyag-fogyasztást a teljesen automatikus, fokozatmentes fordulatszám-szabályozó biztosítja, amely a motor fordulatszámát a levegőigényhez igazítja.

Kibocsátó aljzatok

Sűrített levegő 1 x G2-től elérhető.

Motor

Cummins dízelmotor

A dízelmotoros mobil légkompresszort egy folyadékhűtéses, hathengeres Cummins QSZ13-C550-30 dízelmotor hajtja. A motor teljesítménye egy nagy teherbírású tengelykapcsolón keresztül jut el a kompresszorelemhez.

Elektromos rendszer

Az X1300, Y1300 és XRS 1500-20 24 voltos negatív földelő elektromos rendszerrel vannak felszerelve.

Műszerek – XC4003

Az XC4003 vezérlőpanel a kompresszor burkolatának elején található.

Az intuitív Atlas Copco XC4003 vezérlő könnyen kezelhető, minden funkciója kényelmesen kéznél van. A vezérlő kezeli a motor ECU operációs rendszerét, valamint számos biztonsági figyelmeztetést és különböző paraméterek leállítását (lásd alább).

XC4003 vezérlő funkciói:

• Főképernyő

- Hajónyomás

- Üzemanyagszint

- Üzemidő

- RPM

- Air Flow CFM

• Általános beállítások

- DPF helyhez kötött regenerálás

- Motor diagnosztika

- Auto Start/Load/Stop

- Nyelvek

- Mértékegységek

• Mérések

- Üzemanyag-fogyasztás

- Motor hűtőfolyadék hőmérséklete

- Kompresszor elem hőmérséklete

- Hajónyomás

- Motor terhelés

- Motorolaj nyomás

- DPF Koromterhelés

- Üzemanyag hőmérséklet

- Akkumulátor feszültség

- Szabályozási nyomás

- Betöltött/kirakott órák

- Sikeres/sikertelen kezdések

- Szerviz időzítők (2)

• Működési vezérlők

- Előre beállított áramlási vagy üzemi nyomás

• Szolgáltatás

- Az adatok trendje

- Projekt biztonsági mentés

• Riasztás

- Aktív riasztások

- Eseménynapló története

- Riasztási naplótörténet

Biztonsági eszközök

A kompresszor alapfelszereltsége a kompresszor és a motor biztonsági berendezései. A készülék teljesen kikapcsol, ha:

- A motorolaj hőmérséklete túl magas

- A motorolaj nyomásesése túl alacsony

- A sűrített levegő kilépő hőmérséklete a megadott tartományon kívülre esik.

- Alacsony üzemanyagszint

Az indítómotor túlterhelés ellen is védett, ha túl hosszú ideig működik vagy jár a motor.

Karosszéria

A dízelmotoros mobil légkompresszort alapkivitelben horganyzott acél tetővel szállítjuk, porszórt festéssel, amely kiváló korrózióvédelmet biztosít.

A széles ajtók teljes körű hozzáférést biztosítanak minden alkatrészhez.

Gyártási és környezetvédelmi szabványok

Az X1300, Y1300 és XRS 1500-20 gyártása szigorú ISO 9001 előírásoknak megfelelően és egy teljesen végrehajtott környezetvédelmi előírások szerint történik.

Az ISO 14001 követelményeinek megfelelő irányítási rendszer. Figyelmet fordítottak a környezetre gyakorolt ​​minimális negatív hatás biztosítására.

Mellékelt Dokumentáció

A készüléket a következő dokumentumokkal és tanúsítványokkal szállítjuk:

- Alkatrészlista a kompresszorhoz.

- Használati útmutató a kompresszorhoz és a motorhoz egyaránt.

- Gépvizsgálati bizonyítvány.

- Hajóbizonyítvány.

Garancia

• A garanciális információkért tekintse meg a termékbemutatót.

• Kiterjesztett jótállási programok állnak rendelkezésre; további információért forduljon helyi értékesítési képviselőjéhez.

* Megjegyzés: A termékek folyamatos fejlesztése miatt a műszaki adatok előzetes értesítés nélkül változhatnak.
