Olajmentes csavaros légkompresszor

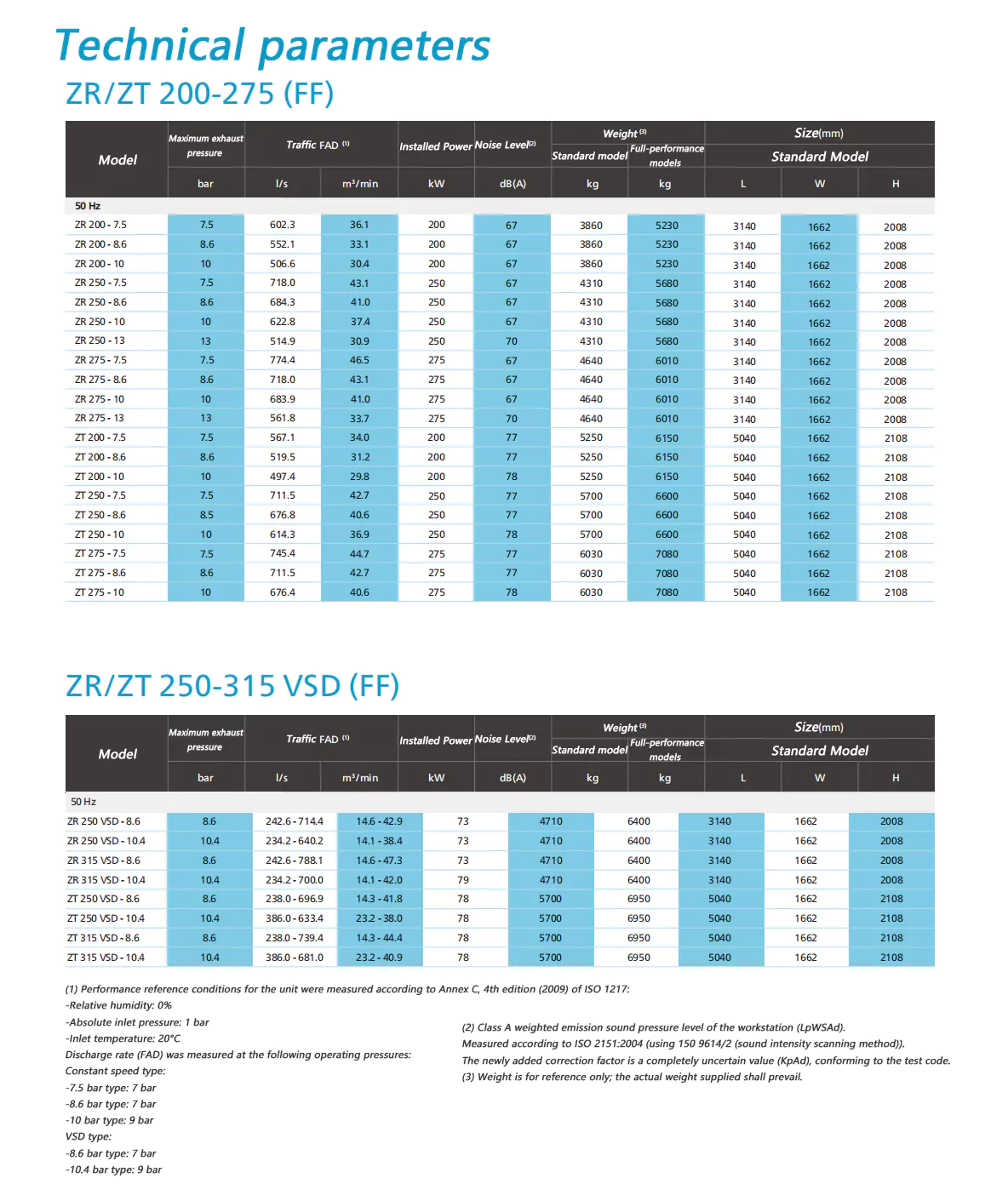

Alapparaméterek

Vízkiszorítás: 4,2-148,5 m³/perc

Teljesítmény: 55-900kw

Ipari szabvány

Az olajmentes levegőt számos iparágban használják, ahol a levegő minősége kritikus a végtermékek és a gyártási folyamatok szempontjából, beleértve az élelmiszereket és italokat, a gyógyszereket, a petrolkémiai termékeket, a félvezetőket és az elektronikát, az orvostudományt, az autófestést és a textilgyártást. Ezekben az igényes alkalmazásokban már az apró olajszennyeződés is költséges állásidőhöz vagy termékkárosodáshoz vezethet.

Úttörő az olajmentes levegő technológia területén

Az elmúlt 60 évben az Atlas Copco elkötelezett az olajmentes csavaros légkompresszor technológia kutatása és fejlesztése mellett, számos olajmentes légkompresszort és fúvót dobott piacra, hogy tiszta levegőt biztosítson ügyfelei számára. A folyamatos kutatás és fejlesztés révén az Atlas Copco ismét új mérföldkövet ért el: az első légkompresszorgyártóként sikeresen megszerezte a 0. OSZTÁLY minősítést.

Kockázatok kiküszöbölése

Ügyfelei szigorú követelményeinek teljesítése érdekében az Atlas Copco a neves TÚV tesztelő szervezetet bízta meg olajmentes kompresszorainak és fúvóinak tesztelésével. A TÚV szigorú vizsgálati módszereket alkalmazott, széles hőmérséklet- és nyomástartományban vizsgálta az olaj minden lehetséges formáját, és a kilépő légáramban nem talált olaj nyomát.

Érett Z olajmentes csavaros technológia, ZR vízhűtéses modellek

① Prémium olajmentes kompresszorfej

• Az egyedülálló Z-típusú tömítési kialakítás tiszta, kiváló minőségű olajmentes sűrített levegőt biztosít.

• Az Atlas Copco prémium rotorbevonata nagy hatékonyságot és tartósságot biztosít.

• Hűtőköpeny.

② Fejlett Elektronikon® egységvezérlő

• Egyszerre vezérli az olajmentes csavaros légkompresszort és a szárítót egy integrált vezérlőrendszeren keresztül.

• Proaktív karbantartási utasítások, hibariasztások és biztonsági leállítási funkciók révén átfogó rendszerteljesítmény-felügyeletet biztosít.

• Több megjelenítési nyelv is elérhető.

• Kifejezetten az ES rendszer vízszintes vezérléséhez való csatlakoztatáshoz,

szabványos soros kommunikációs protokollokkal integrálva.

③ Szelep hozzáadása/ürítése

• Nincs szükség külső levegőellátásra.

• Mechanikusan reteszelt bemeneti és légtelenítő szelepek.

• Rendkívül alacsony kirakodási teljesítmény.

④Nagy hatásfokú hűtő és vízleválasztó

• Korrózióálló rozsdamentes acél csőköteg.

• Nagy megbízhatóságú robothegesztés; szivárgásmentes.

• Alumínium csillag alakú bordák a nagyobb hőcserélő területért.

• A labirintus kialakítású vízleválasztó hatékonyan választja el a kondenzátumot a sűrített levegőtől.

⑤Nagy hatásfokú motor + VSD

• A TEFC IP55 motor megakadályozza a por és vegyszerek bejutását.

• Folyamatos működés zord környezeti hőmérsékleti viszonyok között.

• Akár 35%-os közvetlen energiamegtakarítás a változtatható frekvenciájú (VSD) motorral.

• Állítható áramlási sebesség 30% és 100% között.

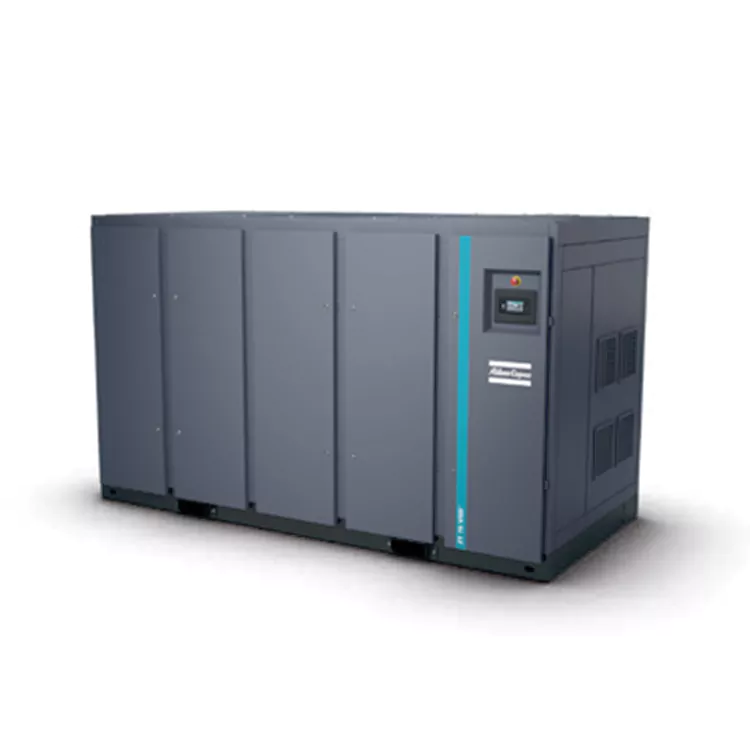

A ZT léghűtéses modell átfogó és kiemelkedő dizájnnal büszkélkedhet.

① AGMA A5/DIN 5-ös fokozatú sebességfokozatot alkalmaz

• Hosszú élettartam

• Alacsony átviteli veszteség, csökkenti a zajt és a vibrációt.

② Prémium olajmentes kompresszor rotor

• Prémium minőségű olajmentes csavarkompresszor kiváló minőségű levegőt szállít.

• A kiváló rotorbevonat és a hűtőköpeny biztosítja a kompresszor általános hatékonyságát.

③ Kiváló forgórész csapágyak

• Magas stabilitás fenntartása különféle terhelési feltételek mellett.

• Könnyen alkalmazkodik a terhelés változásaihoz.

④Nagy hatásfokú léghűtő

• Rozsdamentes acél előhűtő hűtőbordával.

• Kiváló hőcserélő teljesítmény.

• Könnyen tisztítható.

• Alacsony zajszint, alacsony energiaigényű radiális hűtőventilátor.

⑤Integrált VSD

• Akár 35%-os közvetlen energiamegtakarítás a frekvenciaváltó (VSD) motor segítségével.

• Jelentősen csökken a kirakodási veszteség.

• Nincs szellőztetés, ami megakadályozza, hogy a sűrített levegő a légkörbe kerüljön.

• Az áramlási sebesség beállítási tartománya 30% és 100% között.

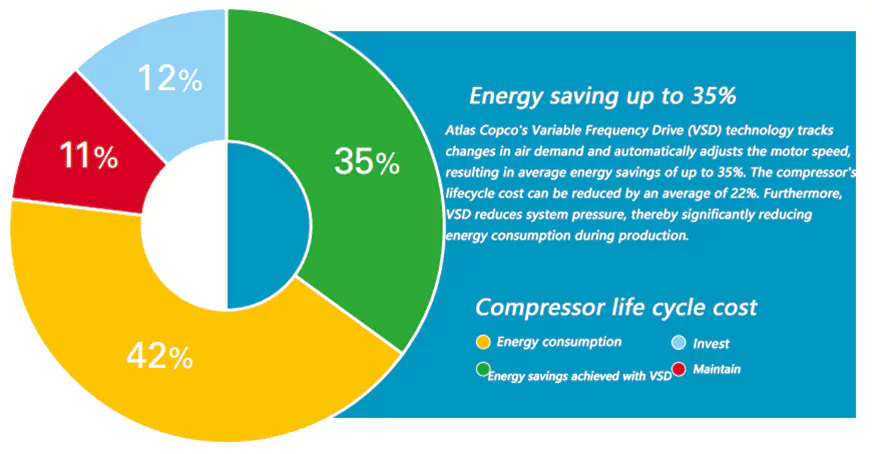

Variable Frequency Drive (VSD): Az energiaköltségek csökkentése

Az energiafogyasztás az olajmentes csavaros légkompresszor teljes életciklus-költségének több mint 80%-át teszi ki. Ezenkívül a sűrített levegő előállításához felhasznált villamos energia a gyár teljes villamosenergia-költségének több mint 40%-át teszi ki. Az energiaköltségek csökkentése érdekében az Atlas Copco úttörő szerepet játszott a VSD (Variable Frequency Drive) technológiában a sűrített levegős iparban. A VSD nemcsak jelentős mennyiségű energiát takarít meg, hanem védi a környezetet is a jövő generációi számára. Az ebbe a technológiába való folyamatos befektetésnek köszönhetően az Atlas Copco az integrált VSD kompresszorok legszélesebb választékát tudja kínálni a piacon.

Az Atlas Copco integrált VSD egyedi jellemzői

1. Az Elektronikon* egyszerre vezérli a kompresszort és az integrált invertert, így biztosítva a biztonságos működést.

2. A VSD rugalmas nyomásválasztást kínál 4-10 bar között, csökkentve ezzel az áramköltségeket.

3. Az egyedi tervezésű inverter és motor (védett csapágyakkal) magas hatásfokot biztosít a teljes fordulatszám-tartományban.

4. A motort kifejezetten alacsony fordulatszámú működésre tervezték, teljes mértékben figyelembe véve mind a motor, mind a kompresszor hűtési követelményeit alacsony fordulatszámon.

5. Minden Atlas Copco VSD kompresszor tanúsítvánnyal és engedéllyel rendelkezik. A kompresszor működése nincs hatással a külső berendezésekre, és fordítva.

6. A megerősített mechanikai alkatrészek biztosítják, hogy a kulcsfontosságú alkatrészek működési fordulatszám-tartománya a kritikus vibrációs szint alá kerüljön.

7. Az elektromos kapcsolószekrénybe épített nagy hatásfokú inverter biztosítja a kompresszor stabil működését 50°C/122°F környezeti hőmérsékletig (normál üzemi hőmérséklet 40°C/104°F-ig).

8. Nincs olyan "sebességablak", amely növeli az energiafogyasztást vagy befolyásolja a nettó nyomásstabilitást; a kompresszor gázáram-beállítási tartománya már 75%.

9. A csővezeték nyomás-ingadozásait 0,10 bar (1,5 psi) tartományon belül kell tartani.

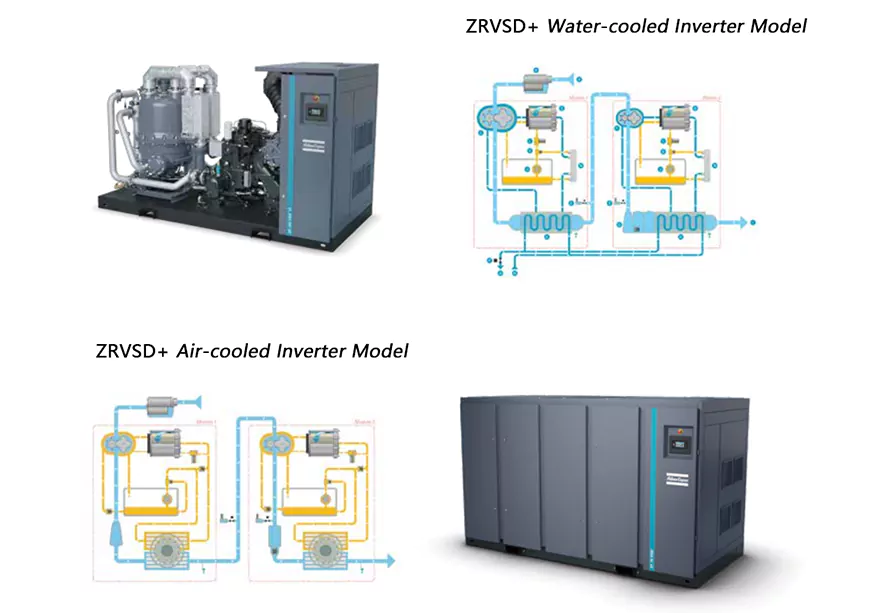

Atlas Copco ZVSD+ kettős állandó mágneses inverteres meghajtó

• Az olajmentes csavaros légkompresszor a rendkívül hatékony kompresszorfejek új generációját alkalmazza a kompresszió hatékonyságának javítása érdekében.

• A nagy- és kisnyomású kompresszorfejek mindegyike IP66-os, nagy hatásfokú állandó mágneses, változtatható frekvenciájú motorral (IE5) van felszerelve, amely valós időben állítja be a fordulatszámot a sűrített levegő igényének változásai szerint, így energiát takarít meg és javítja a hatékonyságot.

• Megbízható olajkenésű csapágyak.

• Az Atlas Copco egyedi tervezésű frekvenciaváltója nagy áramlási sebességű frekvencia beállítást tesz lehetővé 20% és 100% között.

• A kompakt kialakítás helyet takarít meg a telepítéshez.
