Process gáz centrifugális kompresszor

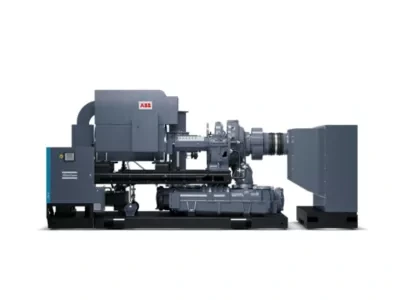

Egyfokozatú centrifugális kompresszor ZHL

Energiahatékony centrifugális kompresszorok 2 bar(g)/29 psig-ig

Mi az egyfokozatú centrifugális légkompresszor?

Az eljárási gáz centrifugális kompresszorai centrifugális erőket használnak az áramlás és a nyomás létrehozására. A centrifugális technológia rendkívül hatékony módja a sűrített levegő előállításának.

A fő hajtótengellyel rendelkező hajtóművet motor hajtja. Mind a sebességváltó, mind a fő hajtótengely meghajtja a nagy sebességű tengelyeket egy vagy több járókerékkel. Az egyfokozatú turbókompresszoroknak csak egy járókerekük van, és legfeljebb 2 bar(g) nyomású levegőt szállítanak.

Mi a különbség az egy- és kétfokozatú kompresszor között?

A „fokozat” szó arra utal, hogy hány kompressziós fokozaton megy keresztül a levegő, hogy elérje a kívánt légnyomást. A nagy sebességű forgó járókerekek dinamikus nyomásnövelést hoznak létre a kompresszorban. A járókerekek és így a fokozatok száma a szükséges kimeneti nyomástól függ.

A 2 bar(g) vagy annál kisebb nyomást igénylő alkalmazásoknál egy járókerék vagy egy egyfokozatú kompresszor elegendő a nyomásigény kielégítésére. Kétfokozatú vagy (háromfokozatú) kompresszorral nagyobb nyomás érhető el.

Előnyök

Mitől egyediek az egyfokozatú turbó olajmentes légkompresszoraink?

ZHL-ünk kialakításával energiahatékonyabb megoldást kívánunk kínálni azokhoz az alkalmazásokhoz, amelyek legalább 7000 m3/h áramlást és legfeljebb 2 bar(g)/29 psig nyomást igényelnek. Az innovatív kialakítás hatékony levegőszállítást biztosít, még akkor is, ha a folyamat változó levegőigényű.

Ezen felül egységeink 0. osztályú tanúsítvánnyal rendelkeznek. Ez biztosítja az olajmentes, minőségi levegő folyamatát.

Az egyedülálló kettős tömítés kialakítása biztosítja a minőségi levegő gyártási folyamatát. Az olaj- és légtömítéseknek köszönhetően nem kerülhet kenőolaj a járókerekekbe, ami olajmentes, 0-ás osztályú tanúsítvánnyal rendelkező levegőszállítást eredményez.

Fenntartható termelési folyamat

Az életciklus teljes költségének akár 80%-a az energiafelhasználásra fordítódik. Folyamatgáz-centrifugális kompresszoraink tervezése a lehető legenergiahatékonyabbra, így nemcsak a bolygó számára előnyös, hanem a befektetés megtérülését is jelenti. Ha gondoskodik arról, hogy a sűrített levegős berendezés a lehető legenergiahatékonyabb legyen, ez nagyszerű módja annak, hogy gyártási folyamatát fenntarthatóbbá tegye.

Tervezési folyamatunk középpontjában a fenntarthatóság áll:

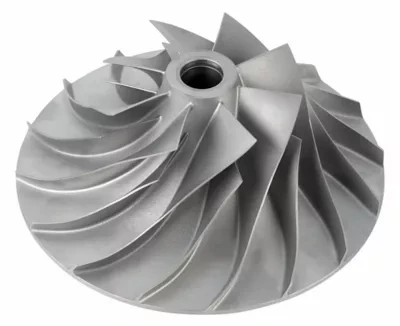

• A dedikált hátrafelé dőlő járókerekes kialakítással a turbókompresszor a legtöbbet hozza ki az egyes teljesítmény- és nyomásváltozatokból. A különböző járókerék-típusok lehetővé teszik a megfelelő hajtóműves turbókompresszor méretezését az alkalmazások széles skálájához. Nem számít, mennyire különbözőek a működési pontok, járókeréktípusaink széles választékával megértjük a teljesítmény optimalizálásának művészetét az Ön egyedi igényei szerint.

•ZHL turbókompresszorainkat rendkívül hatékony motorok széles választéka hajtja. Az alacsony feszültségű változatokat (560 kW-ig) beépített YD-indítóval szállítjuk. Különféle motorválaszték, lég- és vízhűtéses egyaránt elérhető.

• A bemeneti vezetőlapátok hatékony módot biztosítanak az áramlási sebesség beállítására változó levegőigény esetén.  Az állítható bemeneti vezetőlapátok akár 9% energiát takarítanak meg a bemeneti szelep használatához képest. A bemeneti vezetőlapátokat egy szervomotor-alapú működtető vezérli, amely költséghatékony és megbízható módja az áramlási sebesség szabályozásának változó levegőigény esetén a kompresszor teljes lekapcsolási tartományában.

•Utóhűtőink egyesítik a kompaktságot az alacsony megközelítési hőmérséklettel és a minimális nyomáseséssel, hogy maximalizálják az általános energiahatékonyságot.

Egy szénsemleges gyártási folyamat felé

Az energiahatékony magkialakításon felül egyfokozatú turbókompresszorunk energiavisszanyerő egységgel és központi és/vagy egységvezérlővel kombinálható, hogy tovább csökkentse a gyártási folyamat szénlábnyomát:

•A működő kompresszor elkerülhetetlenül hőt termel. Az energia-visszanyerő egység hozzáadásával a kompressziós hő akár 94%-át is visszanyerheti. Energiavisszanyerés nélkül ez a hő a hűtőrendszeren és a sugárzáson keresztül elvész a légkörben. Energiavisszanyerő egységünk kompressziós hőt használ a víz felmelegítésére. Ez a meleg víz felhasználható egészségügyi célokra és helyiségfűtésre, vagy máshol is felhasználható a folyamat során.

•Az Elektronikon® egységvezérlőnk szabványos lekapcsolás-optimalizáló algoritmusa folyamatosan maximalizálja az egység leállítási tartományát. Ez korlátozza a lefújást és javítja az energiahatékonyságot minden működési körülmény között.

•A ZHL folyamatgáz centrifugális kompresszorok egyszerűen párosíthatók Optimizer 4.0 központi vezérlőnkkel. A központi vezérlő biztosítja, hogy a működés megfelelően fel legyen osztva több kompresszor között, ami kisebb kopáshoz, több szabályozási lehetőséghez és alacsonyabb energiafogyasztáshoz vezet.

Műszaki előírás
