termékleírás

Tartsa üzemét megbízhatóan úgy, hogy közvetlenül a DECHUAN ellátási láncából szerez be egy olajbefecskendezéses csavarkompresszort a növények számára. Nagy terhelésű hajtóművel és optimalizált rotorelrendezéssel rendelkezik, ami csökkenti az állásidőt a hosszú műszakban végzett műveleteknél.

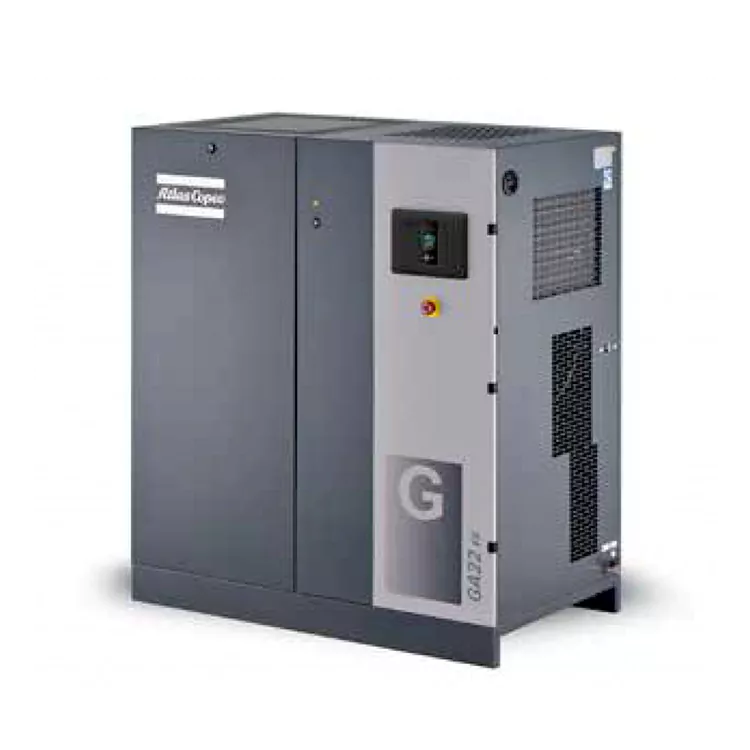

Oil Injected Screw Compressor for Plants

A folyamatos, 24 órás gyári termelés igényeinek kielégítése

A nagy ipari létesítményekben, például acélgyárakban, vegyi üzemekben és nehézgépműhelyekben a sűrített levegő rendszer kritikus eszköz. Ha egy alacsony rétegű légkompresszor túlmelegszik, leesik a vezeték nyomása vagy váratlanul leáll egy csúcsműszak alatt, teljes automatizált gyártósorokat állíthat le, ami drága anyagpazarláshoz, üresjáratokhoz és súlyos szállítási késésekhez vezethet.

Az olajbefecskendezéses csavarkompresszort növényekhez kifejezetten úgy tervezték, hogy megfeleljen ezeknek a megerőltető, nagy terhelésű gyári körülményeknek. Kiváló minőségű alkatrészekkel, köztük egy IP55-ös besorolású, nagy teherbírású villanymotorral és egy közvetlen csatolású fogaskerekes meghajtással készült, ez a gép 100%-ban folyamatos munkaciklusra van besorolva. Megbízhatóan működik éjjel-nappal nehéz körülmények között is, biztosítva, hogy gyára stabil, folyamatos sűrített levegő utánpótlást biztosítson a fő összeszerelő sorok zökkenőmentes működéséhez.

Oil Injected Screw Compressor for Plants

Műszaki teljesítményparaméterek és fizikai lábnyomok

Az alábbi teljesítménymutatók kiemelik az ipari üzemi levegőrendszereink által biztosított nagy szabad levegőszállítási mennyiségeket.

GA sorozat műszaki paraméterei

Modell	Max üzemi nyomás rúd(e)	Max üzemi nyomás psi	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Normál font	Súly Teljes teljesítmény kg	Súly Teljes teljesítmény £	Kimenet mérete
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996. melléklet szerint tesztelve. A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Nyomás harmatpont a beépített szárítónál GA 11-26 esetén: 5°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

GA11/15/18/22/26*/30 integrált szárítómodellek adattáblázata

Modell	Max üzemi nyomás - szabványos rúd(e)	Max. üzemi nyomás - szabvány psig	Maximális üzemi nyomás – teljes teljesítményű rúd(e)	Maximális üzemi nyomás – Teljes teljesítmény psig	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Teljes teljesítmény kg	Kimenet mérete
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996 melléklet szerint tesztelve A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Beépített szárító nyomás harmatpontja GA 11*-30 esetén: 2°C ~ 3°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

Folyamatos működés vegyi üzemben

Egy nagy Zhejiang-i vegyipari feldolgozóüzem egy régebbi szíjhajtású kompresszort működtetett a pneumatikus anyagszállító szelepek működtetésére. Mivel a levegőrendszer finom vegyi pornak és forró környezeti hőmérsékletnek volt kitéve, a hajtószíjak gyakran megcsúsztak és gyorsan elhasználódtak, ami havonta kétszer váratlan vonalleállásokat okozott, ami több mint 8000 dollárba került a gyárnak a gyártási időkiesés miatt.

A DECHUAN egy nagy teherbírású olajbefecskendezéses csavarkompresszor üzembe helyezésével javította ki ezt a problémát (GA26 modell). Technikai csapatunk a közvetlen hajtóműves rendszert egy IP55-ös besorolású, nagy hatásfokú motorral szerelte fel. Tizennyolc hónapos folyamatos, éjjel-nappali működés során a kompresszor nem tapasztalt szíjcsúszási problémákat vagy porral összefüggő motorhibákat, így az anyagszállító vezetékek zökkenőmentesen működtek, és órákat takarított meg a sürgősségi javítási munkával.

Nagy teherbírású ipari mérnöki jellemzők

1. IP55 besorolású motorváz: A teljesen tömített motorház megakadályozza, hogy a levegőben szálló gyári por, szemcsék és nedvesség rárakódjon a belső tekercsekre, így elkerülhető az elektromos rövidzárlat.

2. Robusztus fogaskerekes sebességváltó: Hatékony sebességváltó-szerelvényt használ, amely közvetlenül a rotorokhoz továbbítja az erőt, megszüntetve a szokásos szíjfeszítési munkát, és megakadályozza a csúszási teljesítményveszteséget.

3. Nagy kapacitású folyadékhűtő: A nagy olaj- és levegő-utóhűtő elrendezés alacsonyan tartja a belső hőmérsékletet, megakadályozva az olaj elvékonyodását még hosszú nyári műszakok során is.

Oil Injected Screw Compressor for Plants

Műszaki beszerzés GYIK

K: Milyen alkatrész-konstrukció teszi lehetővé az olajbefecskendezéses csavarkompresszor számára a folyamatos teljes terhelésű ciklusok kezelését?

V: A kompresszor közvetlen meghajtású hajtóművel van felszerelve a szokásos szíjszerelvény helyett. Ez a nagy terhelésű hajtómű-konfiguráció kiküszöböli a szíj megcsúszását és az erőveszteséget, megbízható erőátvitelt és csökkentett karbantartást biztosít folyamatos működés mellett.

K: Hogyan akadályozza meg a rendszer a levegőben lévő részecskék bejutását a csavaros rotorokba?

V: Az olajbefecskendezéses csavarkompresszor növényeknek egy nagy hatékonyságú légbeszívó szűrővel rendelkezik, amely felfogja a finom ipari porszemcséket, mielőtt azok bejutnának a kompressziós kamrába, megvédve a belső alkatrészeket a korai kopástól.

K: Mi az ajánlott szervizintervallum a levegő-olaj leválasztó elemhez?

V: Normál üzemi körülmények között a nagy teherbírású függőleges leválasztó elemet 4000 üzemóránként ki kell cserélni, hogy fenntartsák az optimális teljesítményt és a normál küszöbérték alatt maradjanak az olajszállítás.
