termékleírás

Csendes, produktív munkaterület fenntartása úgy, hogy Csendes olajbefecskendezéses csavarkompresszor rendszereket vásárol közvetlenül a DECHUAN-tól. Ez a sorozat radiális hűtőventilátort és sűrű hangszigetelő paneleket használ, amelyek 65 dB(A)-ra csökkentik a zajszintet a kényelmes munkakörnyezet biztosítása érdekében.

Miért rontja az üzlethelyiség termelékenységét a magas kompresszorzaj elviselése?

A hagyományos légkompresszorok durva, alacsony frekvenciájú drónt hoznak létre, amely kimerítheti a kezelőt, növelheti a biztonsági kockázatokat a riasztások elfedésével, és külön, távoli melléképületekben történő elszigetelést igényel. Ez a távoli elhelyezés gyakran hosszú csővezetékeket eredményez, amelyek nyomásesést és szivárgási lehetőségeket okoznak. A csendes csavarkompresszor ezt a problémát egy fejlett akusztikus burkolat használatával oldja meg, amely akár 65 dB(A) zajszintet is képes tartani.

Az alacsony vibrációjú szerkezeti tartók és a kiegyensúlyozott radiális ventilátor szerelvény és a vastag hangcsillapító szigetelőpanelek kombinálásával ez a kompresszor közvetlenül a gyár fő emeletére szerelhető a gyártósorok közelében, így nincs szükség hosszú, költséges csővezetékekre.

Hangcsillapító műszaki és műszaki paraméterek

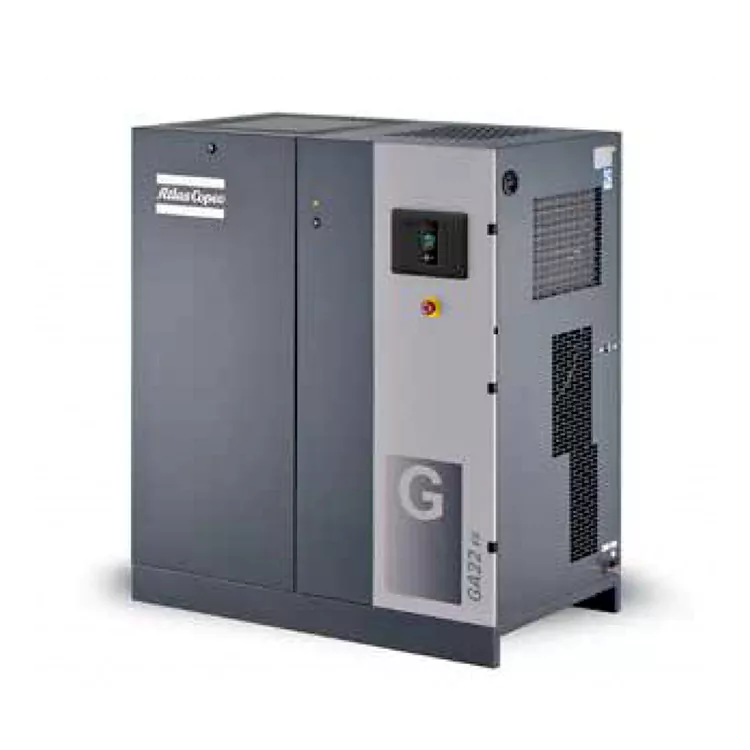

Silent Oil-Injected Screw Compressor

Csendes olajbefecskendezéses csavarkompresszorunk speciális akusztikus akadályokat használ a mechanikai zaj visszaszorítására a szekrényen belül, lehetővé téve a rugalmas telepítést a munkaterületek közelében.

Radiális ventilátor technológia: Erős hűtő légáramlást biztosít alacsonyabb forgási sebesség mellett, csökkentve az aerodinamikai zajt.

Rezgésszigetelő tartók: Leválasztja a motort és a csavarelemet az alvázról a szerkezeti zajok kiküszöbölése érdekében.

GA sorozat műszaki paraméterei

Modell	Max üzemi nyomás rúd(e)	Max üzemi nyomás psi	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Normál font	Súly Teljes teljesítmény kg	Súly Teljes teljesítmény £	Kimenet mérete
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996. melléklet szerint tesztelve. A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Nyomás harmatpont a beépített szárítónál GA 11-26 esetén: 5°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

GA11/15/18/22/26*/30 integrált szárítómodellek adattáblázata

Modell	Max üzemi nyomás - szabványos rúd(e)	Max. üzemi nyomás - szabvány psig	Maximális üzemi nyomás – teljes teljesítményű rúd(e)	Maximális üzemi nyomás – Teljes teljesítmény psig	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Teljes teljesítmény kg	Kimenet mérete
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996 melléklet szerint tesztelve A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Beépített szárító nyomás harmatpontja GA 11*-30 esetén: 2°C ~ 3°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

Fejlett akusztikai és hőtechnikai funkciók

1. Kiegyensúlyozott rezgéscsillapító alap: A motor és a levegővég egy nehéz szerkezeti keretre van felszerelve, gumi szigetelőbetétekkel, megakadályozva az alacsony frekvenciájú rezgések áthaladását a műhelypadlón.

2. Radiális hűtőlevegő áramlási út: A csendes olajbefecskendezéses csavarkompresszor szekrénye egy akusztikus habbal bélelt ívelt levegő bemeneti útvonalat használ, amely megfogja a belső mechanikai zajt, miközben lehetővé teszi a friss levegő hűtését a belső alkatrészeken.

3. Zárt szekrénypanelek: A nagy átmérőjű acél szekrénypanelek vastag tömítésekkel szorosan illeszkednek egymáshoz, megakadályozva, hogy a nagyfrekvenciás csavarcsörgés a helyiségbe kerüljön.

Silent Oil-Injected Screw Compressor

Csomagolás, logisztika és átfogó szolgáltatási kötelezettségvállalások

Biztonságos exportcsomagolás: Nedvességálló műanyag burkolatba van zárva, szárítószerekkel töltve, és egy megerősített export fadobozba zárva a karcmentes szállítás érdekében.

DECHUAN szolgáltatástámogatás: Alapvető proaktív karbantartási kötelezettségeink támogatják, ideértve a 10 perces telefonválaszt, az 1 órás helyszíni műszaki támogatást központi régióinkban és a negyedéves helyszíni ellenőrzéseket.

Teljes gyári garancia: Minden egységre kiterjedő 12 hónapos gyári garancia vonatkozik, amely minden szerkezeti elemre és mechanikai részegységre kiterjed.

Műszaki beszerzés GYIK

K: Hogyan csökkenti a csendes olajbefecskendezéses kompresszor a mechanikai vibrációt működés közben?

V: A motor és a kompresszor elemei nagy teherbírású gumi rezgésszigetelőkkel vannak a fő alvázra szerelve. Ez a szerkezeti elválasztás megakadályozza, hogy a mechanikai rezgések átterjedjenek a külső fémburkolatra, kiküszöböli a zörgést és csökkenti az alacsony frekvenciájú szerkezeti zajt.

K: A burkolaton belüli hangszigetelés idővel romlik?

V: Nem. A Silent olajbefecskendezéses csavarkompresszor nagy sűrűségű, nyitott cellás akusztikus habot használ, amely olaj-, nedvességálló és lángálló, így hosszú távú hangcsillapító teljesítményt biztosít.

K: Ez a csendes kompresszor felszerelhető falhoz, hogy helyet takarítson meg?

V: Bár kompakt, javasoljuk, hogy hagyjon legalább 1 méter szabad helyet a szervizelvezető panelek körül, hogy biztosítsa a megfelelő hűtést és a rutin karbantartáshoz való könnyű hozzáférést.

Silent Oil-Injected Screw Compressor
