termékleírás

Energiahatékony ipari gyártósorok építéséhez a professzionális kínai VSD energiatakarékos olajfecskendezésű csavarkompresszor gyártóktól való közvetlen beszerzés az ideális választás. A DECHUAN fejlett frekvenciaváltókat fogaskerékhajtású sebességváltóval integrál a belső súrlódás csökkentése érdekében. Ez a rendszer megakadályozza a nagy indítási áramütéseket, biztosítva az üzem megszakítás nélküli stabil működését.

Mi teszi a VSD technológiát a legjobb választássá a modern gyárak számára?

A hagyományos fix fordulatszámú légkompresszorok bináris terhelési/ürítési ciklusban működnek. Amikor a gyár levegőigénye csökken, a kompresszor továbbra is teljes fordulatszámon működik, névleges teljesítményének akár 70%-át fogyasztva, miközben nulla sűrített levegőt termel. Ez az alapjárati állapot jelenti az egyik legnagyobb energiapazarlás forrást a modern gyártásban.

A VSD energiatakarékos olajbefecskendezéses csavarkompresszor nagyfrekvenciás, változtatható fordulatszámú meghajtó inverterrel oldja meg ezt az alapvető hatástalanságot. Az alapjárat helyett a belső Elektronikon csúszókulcsos képernyővezérlő érzékeli a percnyi nyomásesést a csőhálózatban, és azonnal beállítja a motor fordulatszámát. Ez biztosítja, hogy a levegőkibocsátás valós időben illeszkedjen az üzem fogyasztási görbéjéhez, teljesen kiküszöbölve a terheletlen energiafogyasztást.

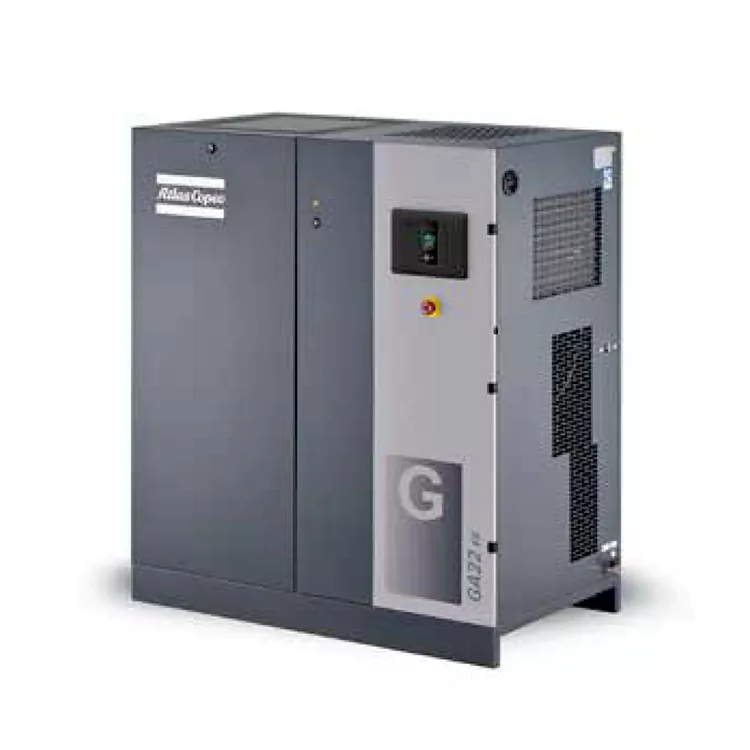

VSD Energy-Saving Oil-Injected Screw Compressor

Főbb műszaki adatok

Műszaki besorolásaink továbbra is teljesen átláthatóak és szigorú nemzetközi referenciaértékek szerint gyárilag teszteltek a hosszú távú terepi stabilitás biztosítása érdekében:

GA sorozat műszaki paraméterei

Modell	Max üzemi nyomás rúd(e)	Max üzemi nyomás psi	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Normál font	Súly Teljes teljesítmény kg	Súly Teljes teljesítmény £	Kimenet mérete
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996. melléklet szerint tesztelve. A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Nyomás harmatpont a beépített szárítónál GA 11-26 esetén: 5°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

GA11/15/18/22/26*/30 integrált szárítómodellek adattáblázata

Modell	Max üzemi nyomás - szabványos rúd(e)	Max. üzemi nyomás - szabvány psig	Maximális üzemi nyomás – teljes teljesítményű rúd(e)	Maximális üzemi nyomás – Teljes teljesítmény psig	FAD Flow l/s	FAD Átfolyás m³/perc	FAD Flow cfm	Motor teljesítmény kW	Motor teljesítmény hp	Zajszint dB(A)	Súly Normál kg	Súly Teljes teljesítmény kg	Kimenet mérete
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

VSD Energy-Saving Oil-Injected Screw Compressor

Az egység teljesítményparaméterei az ISO 1217, 3. kiadás, C-1996 melléklet szerint tesztelve A zajszint megfelel az ISO 2151 / Pneurop / CagiPN8NTC2 szabványnak

Referencia vizsgálati feltételek:

· Abszolút bemeneti nyomás: 1 bar

· Bemeneti levegő hőmérséklet: 20°C Beépített szárító nyomás harmatpontja GA 11*-30 esetén: 2°C ~ 3°C

FAD áramlás az alábbi üzemi nyomások mellett mérve:

· 7,5 bar-os modellek 7 bar-on tesztelve

· 8,5 bar-os modellek 8 bar-on tesztelve

· 10,5 bar-os modellek 10 bar-on tesztelve

· 13 bar-os modellek 12,5 bar-on tesztelve

Ágazatokon átívelő alkalmazások

Az ingadozó levegőigény a nehézgyártásban gyakran arra kényszeríti a szabványos kompresszorokat, hogy terhelés nélkül működjenek, ami akár 30%-kal több villamos energiát pazarol. A VSD energiatakarékos olajbefecskendezéses csavarkompresszor dinamikusan állítja be a motor működési sebességét, hogy megfeleljen a valós idejű levegőigénynek, és megoldja a rendszer nyomásesését a különböző ipari szektorokban:

Elektronika és félvezető gyártás

Állandó, megszakítás nélküli aerodinamikai nyomást biztosít a nagy sebességű pick-and-place vonalaknak. Megakadályozza a rendszer nyomásesésének meghibásodását, biztosítva a gép stabil kalibrálását.

Gyógyszer- és vegyi üzemek

VSD Energy-Saving Oil-Injected Screw Compressor

A hulladékhővisszanyerő rendszerekkel együtt alkalmazva 90°C-os meleg víz előállítására a kazán tápvíz előmelegítéséhez, miközben a második fokozat szívóhőmérsékletét stabilan 40°C-on tartja.

Nehézgépgyártás

Nagy áramlású műhelylevegőt biztosít, miközben belső vízkeringető hurkot használ a folyamatos, 70°C feletti technológiai víz ellátására, csökkentve ezzel a gyári hőszolgáltatás általános költségeit.

Miért válassza a DECHUAN-t szállítójának?

A DECHUAN átfogó aerodinamikai rendszer-szolgáltatóként működik, amely az ellátási lánc optimalizálására, a testreszabott rendszerelrendezésekre és a hosszú távú energiatakarékos utólagos felszerelésekre szakosodott.

Bevált regionális skála

A sanghaji székhelyű DECHUAN több mint hat éve szolgálja a kelet-kínai piacot, éves értékesítési volumene meghaladja az 50 millió RMB-t, és több ezer gyártó vállalatot támogat.

Rapid-Response Service Network

A decentralizált marketingközpontok révén minimalizáljuk a távolságot a helyi ügyfelektől. Garantáljuk a 10 perces telefonos választ, az 1 órás helyi helyszíni technikus kiküldetést, a havi telefonos ellenőrzéseket és a negyedéves helyszíni fizikai gépellenőrzést.

Termék hardver GYIK

K: Hogyan akadályozza meg a függőleges leválasztó kialakítása az olaj átjutását a hirtelen terhelésváltozások során?

V: A függőleges szerkezet centrifugális mechanikus elválasztást alkalmaz nagy sűrűségű mikroszálas szűrőelemmel kombinálva. Ez a teljes olajátbocsátást 0,01 ppm alatt tartja még akkor is, ha a levegő sebessége élesen ingadozik a nagy mennyiségű igény váltásakor.

K: Mi a hajtómű karbantartási előnye a szíjhajtásokhoz képest?

V: A sebességváltó kiküszöböli a sebességváltó csúszási veszteségeit, a feszültség csökkenését és a rendszeres szíjkopást. Ez a szerkezeti elrendezés több mint 2%-kal növeli a hosszú távú mechanikai hatékonyságot, és több ezer üzemórán keresztül csak az alapvető kenőanyag cserét teszi szükségessé.

K: Miért jobb a fogaskerék-hajtású VSD-beállítás, mint egy szíjhajtású frekvenciakompresszor?

V: A szíjhajtások 2–5%-os súrlódási sebességveszteséget szenvednek el, és az öregedés során megcsúsznak, különösen gyors sebességváltozások esetén. A VSD energiatakarékos olaj-befecskendezéses csavarkompresszorunkba beépített hajtómű 99%-ban állandó erőátvitelt biztosít, teljesen kiküszöbölve a szíjbeállítási állásidőt.
